續上篇：赤鐵礦強磁選別設備的發展，今天來給大家講解一下赤鐵礦強磁選礦設備的現狀情況。
3、高梯度磁選機
高梯度磁選機通常是利用有效電磁體產生的高背景磁場和能產生高場梯度的捕集表面，使分選微米級的物料成為可能。按照磁場產生的方式可以分為電磁高梯度磁選機、永磁高梯度磁選機以及高磁度超導磁選機等。
高梯度磁選機的分選特點是：通過整個工作體積的磁化場是均勻磁場，這意味著不管磁選機的處理能力多大，在工作體積中任一個顆粒在與其它位置的顆粒所受的力是同等的；磁化場均勻地通過工作體積，介質被均勻地磁化，在磁化空間的任何位置，梯度的數量級是相同的，但和一般磁選機相比，磁場梯度大大提高，通?？蛇_10立方T/cm，提高了10~100倍，這樣為磁性顆粒提供了強大的磁場力來克服流體阻力和重力，使細粒弱磁性顆?？梢缘玫接行У幕厥眨ɑ厥樟＜壪孪蘅蛇_1um），介質所占的空間大為降低，高梯度磁選機介質充填率僅為5~12%，負載輕，處理量大。分選效率高、處理能力大、選別指標好等，是該設備的*大特點。
1）周期式高梯度磁選機
該磁選機（用于處理廢水的稱為磁濾器）是20世紀60年代末美國研制的、70年代成熟起來的一項新技術，用于廢水處理磁過濾器已系列化。我國用于分選金屬礦和非金屬礦的高梯度磁選機，主要是實驗室型的，雖也有生產型的，但沿未定型，用于鋼廠廢水處理的磁濾器已在許多鋼廠應用，取得了較好的效果，沈陽礦山機械廠做了有關磁濾器的很多工作。
2）連續式高梯度磁選機
當原礦中磁性礦物含量較高時，周期式高梯度磁選機處理量太低，這就需要連續式高梯度磁選機來解決這個問題，這類機型有平環式和立環式兩種：
平環式高梯度磁選機是70年代后期由SALA磁力公司研制的，其系列規格為ф120mm、ф185mm、ф240mm、ф350mm和ф480mm（轉環平均直徑）。*大型的有ф480mm設備，場強0.5T，有4個磁極頭，每個極頭的*大處理量可達 2000t/h。我國一些部門也研制了實驗室型和生產型平環式高梯度磁選機，但沿未形成系列。
立環式高梯度磁選機。平環式高梯度磁選機磁介質易產生堵塞，閉門羹不式可在一定程度上克服這一缺點。捷克與前蘇聯先后研制了VMS和VMKS-1立環式高梯度磁選機，前者磁系在立環上部，后者則在其下部。VMS機分選區場強*高為1.7T，處理是25~30t/h、VMKS-1機主要用于高嶺土提純，其分選區*高場強2T，處理量為1t/h（干高嶺土）。
3）Slon型脈動高梯度磁選機

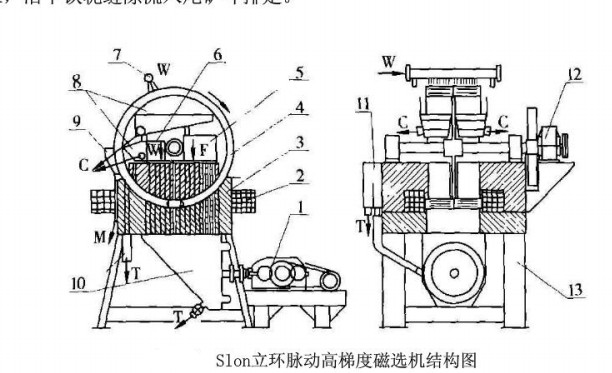

為了解決高梯度磁選機存在的磁性?shī)A雜問題，江西贛州有色金屬研究院的熊大和博士研制了Slon型立環脈動高梯度磁選機，分選區背景場強為1.1T，結構如下圖所示。它主要由脈動機構、激磁線圈、鐵軛、轉環和各種礦斗、水斗組成。用導磁不銹鋼制成的圓棒或鋼板網作磁介質。其工作原理：激磁線圈通以直流電，在分選區產生感應磁場，位于分選區的磁介質表面產生非均勻磁場即高梯度磁場；轉環作順時針旋轉，將磁介質不斷送入和運出分選區；礦漿從給礦斗給入，沿上鐵縫隙流經轉環。礦漿中的磁性顆粒吸附在磁介質表面上，被轉環帶至頂部無磁場區，被沖洗水沖入精礦斗，非磁性顆粒在重力、脈動流體力的作用下穿過磁介質堆，沿下鐵軛縫隙流入尾礦斗排走。
該機的轉環采用立式旋轉方式，對于每一組磁介質而言，沖洗磁性精礦的方向與給故方向相反，粗顆粒不必穿過磁介質堆便可沖洗出來。該機的脈動機構驅動礦漿產生脈動，可使分選區內礦粒群保持松散狀態，使磁性礦粒更容易被磁介質捕獲，使非磁性礦粒盡快穿過磁介質堆進入到尾礦中去。顯然，反沖精礦和礦漿脈動可防止磁介質堵塞；脈動分選可提高磁性精礦的質量。這些措施保證了該機具有較大的富集比、較高的分選效率和較強的適應能力。
