鐵礦石中的含硫屬于有害雜質(zhì)，一般要求在冶煉之前盡量通過(guò)選礦方法去除。
含硫雜質(zhì)礦物包括硫化物類(lèi)型，如黃鐵礦和磁黃鐵礦。黃鐵礦為非磁性礦物，可在磁選鐵時(shí)脫除，或添加硫化礦捕收劑用反浮選方法脫除。磁黃鐵礦具有強磁性，在赤鐵礦強磁選前可用弱磁選去除或反浮選方法去除。
含硫雜質(zhì)礦物還包括硫酸鹽類(lèi)型，如重晶石。硫酸鹽類(lèi)型礦物一般為非磁性礦物，可以采用磁選方法與鐵礦物分離，或用反浮選方法脫除。
鐵礦石中的石英類(lèi)型含硅雜質(zhì)，一般要求在冶煉之前盡量通過(guò)選礦方法去除。通?？刹捎脧姶胚x和反浮選脫硅的方法。
云南某鐵礦區初步探明鐵礦石儲量約4000萬(wàn)t，礦石屬于嵌布關(guān)系復雜、含硫（重晶石型）高、含硅高（石英型）、粒度細、單體解離困難的難選礦石。作者對該類(lèi)難選礦石進(jìn)行了多方案選礦試驗研究。*終確定用“強磁選+反浮選脫硅脫硫”方案，在原礦品位Fe 50.13%、S 1.38%的條件下，獲得鐵精礦品位 Fe50.13%、S 0.46，鐵回收率Fe 75.15%。78.72%的硫被脫除進(jìn)入尾礦。解決了該礦石分選利用的問(wèn)題，并為同類(lèi)型礦石資源的合理開(kāi)發(fā)利用提供了有益的指導。
1、試驗礦樣的工藝礦物學(xué)研究
1.1、試驗礦樣的元素和礦物組成
試驗礦樣的原礦多元素分析結果見(jiàn)表1。
由表1可以看出：礦石中可供選礦回收的主要組分是鐵，需要排除的造渣組分以硅為主，次為鋇和鉀；有害雜質(zhì)磷的含量很低，但硫明顯偏高，因此選礦過(guò)程中需要密切注意硫的富集趨勢。

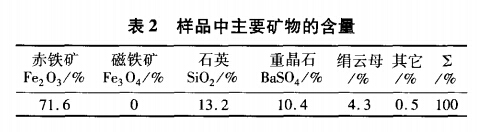

經(jīng)鏡下鑒定、X射線(xiàn)衍射分析和掃描電鏡分析，礦石的主要組成礦物種類(lèi)較為簡(jiǎn)單，鐵礦物均以赤鐵礦為主；脈石礦物主要是石英和重晶石，其次為絹云母。重晶石是礦石中硫元素的主要攜帶礦物。表2列出了樣品中主要礦物的重量含量。
1.2、試驗礦樣的礦石結果

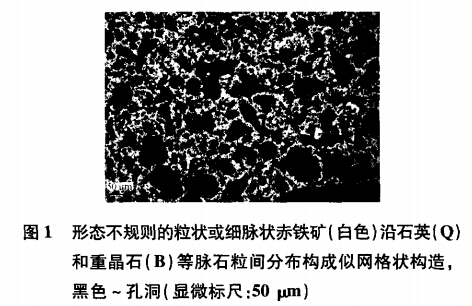

赤鐵礦常呈細小的片狀、粒狀、較為細小的不規則團塊狀、細脈狀集合體，粒度大多在0.02~0.15mm之間，粒間充填的脈石礦物除石英和絹云母以外，還常見(jiàn)重晶石分布，見(jiàn)圖1。
1.3、試驗礦樣中的赤鐵礦嵌布粒度
礦石中主要礦物的粒度組成及其分布特點(diǎn)，對確定磨礦細度和制訂合理的選礦工藝流程有著(zhù)直接的影響。為此，在顯微鏡下對樣品中赤鐵礦的嵌布粒度進(jìn)行了統計，結果表明，欲使礦石中90%以上的赤鐵礦呈單體產(chǎn)出，需選擇的磨礦細度為-0.105mm，此時(shí)-0.074mm部分約占85%。但是，即便是在此細度下，仍有相當數量的赤鐵礦與石英、重晶石的連生體，造成精礦品位難以提高，含硫難以降低。工藝礦物學(xué)研究表明，該礦石欲分選獲得含Fe品位大于60%的精礦是非常困難的。
2、強磁選脫硅脫硫試驗
2.1、強磁選粗選條件試驗
（1）強磁選粗選工藝流程?？紤]到試驗礦樣中的絕大部分有用礦物均為弱磁性赤鐵礦，決定采用強磁選機進(jìn)行分選赤鐵礦，脫除部分礦泥、石英和重晶石的試驗。

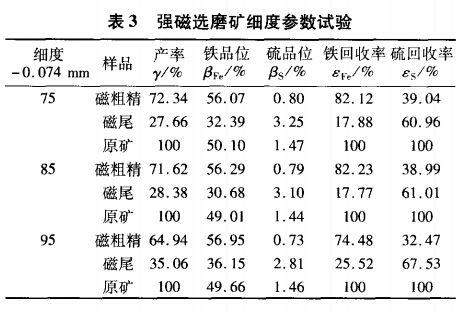

采用SHP-φ1000濕式強磁選機，固定強磁選磁感應強度為1.40T，給礦量為500g，給礦礦漿濃度為20%。變動(dòng)磨礦細度參數，給礦粒度-0.074mm分別占75%，85%，95%，強磁選所得數據見(jiàn)表3。
2.2、強磁選精選條件試驗

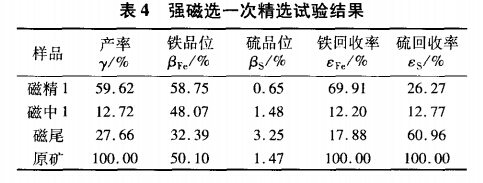

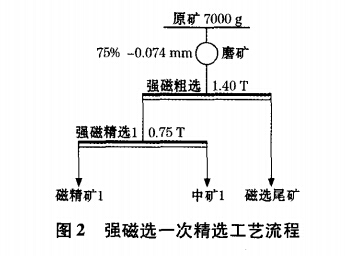

取礦樣7000g，磨礦細度-0.074mm占75%，強磁選粗選磁感應強度為1.40T，獲得強磁選粗精礦，再對其進(jìn)行一次精選試驗（精選磁感應強度為0.75T）。試驗流程見(jiàn)圖2，結果見(jiàn)表4。
一次精選后磁精礦1鐵品位上升，硫品位下降，但仍未達到合格要求。
隨后還進(jìn)行了強磁選二次精選、細磨至-0.074mm占93%強磁選三次精選的試驗，磁精礦鐵品位有所上升，但仍不能超過(guò)60%；硫品位下降，但仍未達到合格要求。與此同時(shí)，磁選作業(yè)鐵回收率下降較大。
強磁選可提高物料品位，脫除部分礦泥和重晶石。綜合考慮，磁選以粗磨只做一次粗選為宜。后繼試驗流程將磁選粗精礦進(jìn)一步細磨后浮選，以提高鐵品位和降低硫品位，這樣可獲得較高的綜合鐵回收率。
3、磁粗精礦細磨反浮選試驗
3.1、強磁選粗選磁粗精礦浮選試驗樣的制備

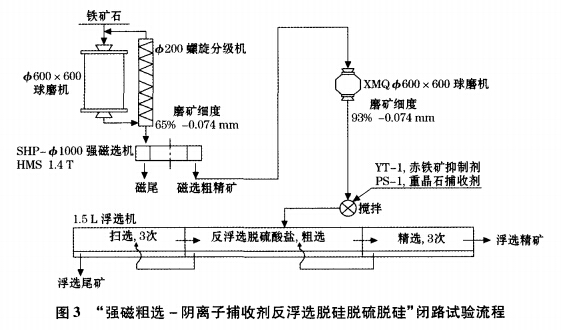

強磁選粗選磁粗精礦浮選試驗的制備流程見(jiàn)圖3，其粗選磁場(chǎng)磁感應強度為1.4T，磁選指標見(jiàn)表3。
3.2、磁粗精礦胺類(lèi)陽(yáng)離子捕收劑反浮選試驗

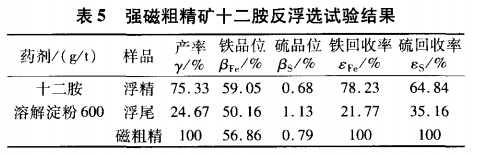

取強磁選粗選粗精礦作為反浮選的給礦，細磨至-0.074mm占93%。調整礦漿pH值為5.5，采用十二胺作為捕收劑多次精選，試驗結果見(jiàn)表5。
顯然，對本礦樣采用較常規的十二胺陽(yáng)離子捕收劑進(jìn)行反浮選，精礦鐵品位有所上升，但仍不能超過(guò)60%；硫品位下降，但仍未達到合格要求。
3.3、磁粗精礦脂肪酸類(lèi)陰離子捕收劑反浮選試驗

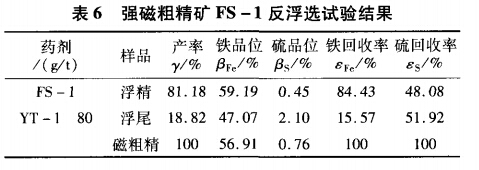

取強磁選粗選粗精礦作為反浮選的給礦，細磨至-0.074mm占93%。采用陰離子捕收劑FS-1作為重晶石捕收劑，添加YT-1作為赤鐵礦抑制劑。試驗結果見(jiàn)表6。呈現出脫硫的趨勢。
3.4、“強磁選+反浮選脫硅脫硫”全流程閉路試驗

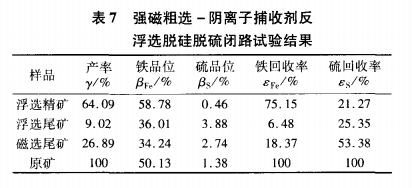

“強磁選+反浮選脫硅脫硫”閉路試驗全流程見(jiàn)圖3，閉路試驗結果見(jiàn)表7。
4、結論
（1）工藝礦物學(xué)研究表明，本鐵礦石屬于嵌布關(guān)系復雜、含硫（重晶石型）高、含硅（石英型）高、粒度細的難選礦石，通過(guò)選礦獲取高鐵品位和低硫含量的鐵精礦的難度很大。
（2）原礦粗磨至-0.074mm占65%，經(jīng)1.4T強磁選后可提高物料鐵品位至56.91%，脫除部分礦泥、石英和重晶石。繼續強磁選精選，品位提高有限，回收率下降。綜合考慮，強磁選以只做一次選為宜。
（3）取強磁選粗選粗精礦作為反浮選的給礦，細磨至-0.074mm占93%。采用十二胺作為捕收劑多次反浮選，精礦鐵品位上升到59.05%，但仍不能超過(guò)60%；硫品位下降到0.68%，但仍未達到合格要求。
（4）取強磁選粗選粗精礦作為反浮選的給礦，細磨至-0.074mm占93%。采用陰離子捕收劑FS-1作為重晶石反浮選捕收劑，開(kāi)路試驗作業(yè)脫硫率51.92%。
（5）采用“強磁選+反浮選脫硅脫硫”流程方案進(jìn)行閉路試驗，在原礦品位Fe 50.13%、S 1.38%的條件下，獲得鐵精礦品位Fe 58.78%、S 0.46%，鐵回收率Fe 75.15%。78.72%的硫被脫除進(jìn)入尾礦，僅有21.27%的硫進(jìn)入精礦。綜合評價(jià)，本流程及其試驗指標是合理的，生產(chǎn)成本和基建費用也較低。在保證較高的鐵回收率的前提下，所獲得的產(chǎn)品品級雖略低，但還是有市場(chǎng)需求的。本試驗結果為同類(lèi)型礦石的合理開(kāi)發(fā)利用提供了有益的指導。
轉載請注明來(lái)源：www.smart-sales-grid.net
